معرفی

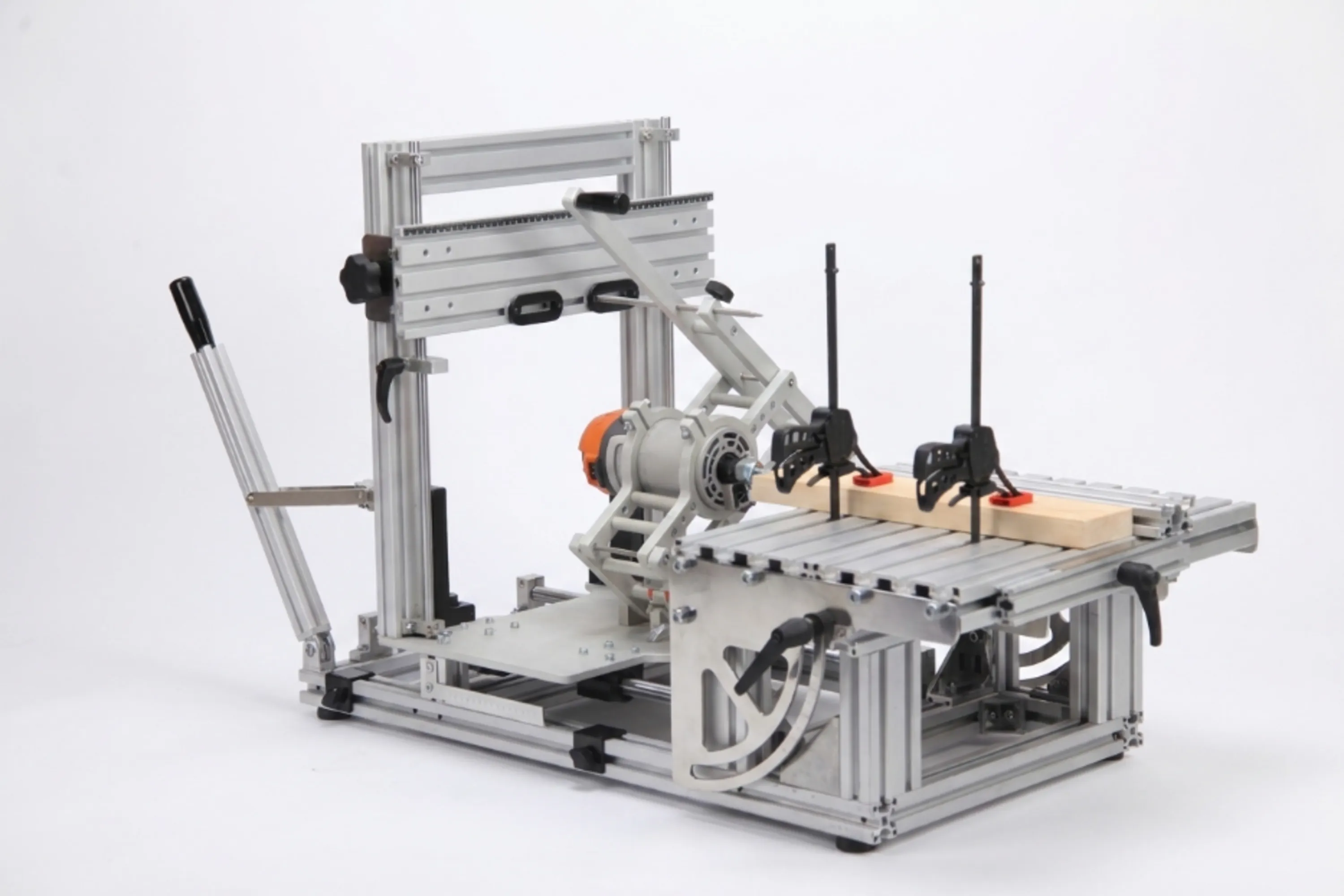

پانتوروتر (Pantorouter) یک دستگاه نجاری دقیق برای ایجاد اتصالات چوبی است که با استفاده از یک الگو (Pattern) می‌تواند اتصالاتی مثل کام و زبانه، فاق و زبانه، اتصالات دم‌چلچله‌ای و انواع شیارها را با دقت بالا ایجاد کند.

مزیت اصلی آن این است که با حرکت دادن دستگاه روی الگو، می‌توان اتصالات تکرارشونده و کاملاً یکسان ساخت؛ به همین دلیل برای ساخت مبلمان، در و پنجره، کابینت و قطعات چوبی دقیق بسیار کاربردی است.

به عبارتی دیگر: پانتوروتر ترکیبی از دقت CNC و انعطاف‌پذیری ابزار دستی در ساخت اتصالات چوبی است.
این دستگاه برای اولین بار در سال 1395 توسط گروه فنی و هنری ژپتو در ایران تولید شد و پس از یکسال نسخه حرفه ای این ابزار در اختیار هموطنان عزیز قرار گرفت.

بررسی تخصصی

پانتوروتر چیست؟

پانتوروتر یک دستگاه حرفه ای نجاری برای ساخت اتصالات دقیق چوبی بر اساس الگو (Pattern) است. این دستگاه به‌جای اینکه فقط یک برش مستقیم انجام دهد، حرکت یک شابلون یا الگو را دنبال می‌کند و همان حرکت را با تیغه اورفرز روی قطعه چوب منتقل می‌کند.

به همین دلیل می‌توان با آن یک اتصال را بارها با دقت و سرعت یکسان تکرار کرد.

مهم‌ترین کاربردها

پانتوروتر برای ساخت طیف وسیعی از اتصالات استفاده می‌شود، از جمله:

• کام و زبانه
• فاق و زبانه
• اتصالات دم‌چلچله‌ای
• اتصالات جعبه ای یا انگشتی
• اتصالات با الگوی دلخواه
• ایجاد شیار و کانال
• ساخت اتصالات قاب و فریم
• اتصالات پایه و بدنه میز و صندلی
• اتصالات در و پنجره
• ساخت قطعات تکراری در تولید مبلمان
• کپی‌کردن فرم‌ها و الگوهای چوبی

نحوه کار

اصل کار دستگاه بسیار ساده است:

الگو → دنبال‌کننده  → مکانیزم دستگاه → اورفرز → قطعه کار

ابتدا یک الگوی دقیق ساخته می‌شود. دستگاه با دنبال‌کردن این الگو، مسیر حرکت را به تیغ اورفرز منتقل می‌کند. در نتیجه شکل و ابعاد برش تابع الگو خواهد بود.

یکی از ویژگی‌های مهم پانتوروتر این است که می‌توان با تغییر بلبرینگ های راهنما دستگاه، اندازه اتصال ایجادشده را تغییر داد؛ بنابراین یک الگو می‌تواند برای ایجاد اتصالات با اندازه‌های مختلف مورد استفاده قرار گیرد.

اجزای اصلی

یک پانتوروتر معمولاً از بخش‌های زیر تشکیل می‌شود:

1. بدنه و شاسی — ساختار اصلی دستگاه و محل نصب سایر اجزا.
2. بازوی حرکتی — امکان حرکت کنترل‌شده مجموعه برش را فراهم می‌کند.
3. محل نصب اورفرز — برای نصب موتور یا اورفرز مناسب.
4. دنبال‌کننده الگو — مسیر الگو را دنبال می‌کند.
5. محل نصب الگو — برای ثابت‌کردن شابلون.
6. میز یا سیستم نگهدارنده قطعه کار — برای ثابت نگه داشتن چوب.
7. مکانیزم تنظیم عمق — برای کنترل عمق برش.
8. سیستم تنظیم نسبت و ابعاد — برای تغییر اندازه اتصال نسبت به الگو.
9. گیره‌ها و تجهیزات مهار قطعه — برای جلوگیری از حرکت قطعه هنگام کار.

تفاوت مهم با اورفرز معمولی

اورفرز معمولی عمدتاً یک ابزار برش دستی است؛ یعنی کاربر مستقیماً مسیر حرکت آن را کنترل می‌کند.

اما در پانتوروتر، الگو مسیر حرکت را تعیین می‌کند. بنابراین ساخت اتصالات تکراری بسیار ساده‌تر و دقیق‌تر می‌شود.

مثلاً اگر بخواهید برای یک میز 20 اتصال کام و زبانه کاملاً مشابه بسازید، به‌جای اندازه‌گیری و علامت‌گذاری تک‌تک قطعات، یک الگو می‌سازید و دستگاه همان اتصال را بارها تکرار می‌کند.

مزیت اصلی پانتوروتر

مهم‌ترین مزیت دستگاه فقط «سرعت» نیست؛ بلکه تکرارپذیری است.

یعنی اگر اتصال اول دقیق ساخته شود، می‌توان همان اتصال را برای تعداد زیادی قطعه با کمترین تغییر تکرار کرد. این ویژگی برای کارگاه‌های کوچک و تولیدکنندگان مبلمان بسیار ارزشمند است.

پانتوروتر در چه جایی قرار می‌گیرد؟

این دستگاه بین ابزارهای کاملاً دستی و ماشین‌آلات CNC قرار می‌گیرد:

ابزار دستی ← پانتوروتر ← CNC

البته پانتوروتر جای CNC را نمی‌گیرد؛ CNC برای تولید کاملاً اتوماتیک و پیچیده مناسب‌تر است. اما پانتوروتر در عوض ساده‌تر، کم‌هزینه‌تر، سریع‌تر برای راه‌اندازی و بسیار انعطاف‌پذیر است.

خلاصه: پانتوروتر یک ماشین حرفه ای و در عین حال ساده برای ساخت سریع، دقیق و تکرارپذیر اتصالات چوبی با استفاده از الگو است؛ خصوصاً برای کارگاه‌هایی که می‌خواهند بدون سرمایه‌گذاری سنگین روی CNC، تولید اتصالات حرفه‌ای و تکراری داشته باشند.
